一种尖劈型声屏障的制作方法

背景技术：

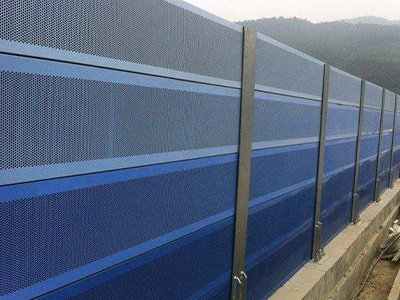

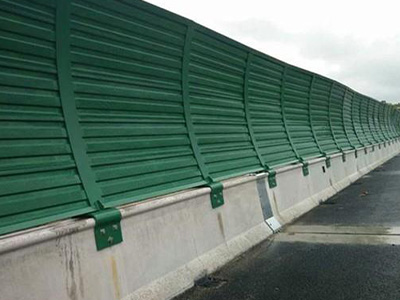

现有的声屏障包括立柱和位于各立柱间的板状隔声元件，板状隔声元件包括一板材壳体和位于板材壳体内部的隔声衬件，板材壳体包括吸声板、隔声板以及连接吸声板和隔声板的侧面板，吸声板上设置有透声孔，吸声板可采用平面结构或曲面结构，曲面结构的吸声效果更好但是存在连接不稳固，容易松动掉落的技术问题。

技术实现要素：

本实用新型提出了一种尖劈型声屏障，解决了上述技术问题。

本实用新型的技术方案是这样实现的：

一种尖劈型声屏障，包括：

面板，所述面板的前板面上交错设置有**吸声板和**吸声板，所述面板的顶部设置有弧形挡板，所述面板的两侧均设置有卡住所述弧形挡板端部的U型卡件，所述**吸声板和所述第二吸声板均与所述面板围城一空腔，且所述**吸声板的横截面呈三角形，所述**吸声板的截面呈梯形，所述**吸声板的下表面、所述**吸声板的下表面以及所述**吸声板上与所述面板平行的一面均设置有通孔，所述弧形挡板包括与所述面板顶部连接的C型凹槽，所述C型凹槽的底部设置有球形凹槽，所述面板包括插入所述C型凹槽中的C型凸起，所述C型凸起的顶部设置有插入所述球形凹槽的球形凸起。

作为进一步的技术方案，所述弧形挡板包括两个相互连接的弧形板面，以及与两个所述弧形板面均连接的挡板底面，所述C型凹槽设置在所述挡板底面上，两个所述弧形板面的弧形开口均朝向所述面板的前板面一侧。

作为进一步的技术方案，靠近所述面板的前板面一侧的所述弧形板面上设置有孔洞。

作为进一步的技术方案，所述U型卡件包括L型卡件，以及滑动设置在所述L型卡件端部的一字型卡件，所述L型卡件和所述一字型卡件之间围城一U型腔，所述面板的侧端插入所述U型腔中，且所述一字型卡件位于所述面板的前面板侧，所述L型卡件与所述面板的后面板之间设置有若干个弹簧，所述弹簧的两端分别与所述L型卡件和所述面板连接。

作为进一步的技术方案，所述L型卡件的端部设置有一键槽，所述一字型卡件滑动设置在所述键槽内，所述L型卡件通过L型连接件与所述一字型卡件连接，所述一字型卡件通过螺栓与所述面板连接。
